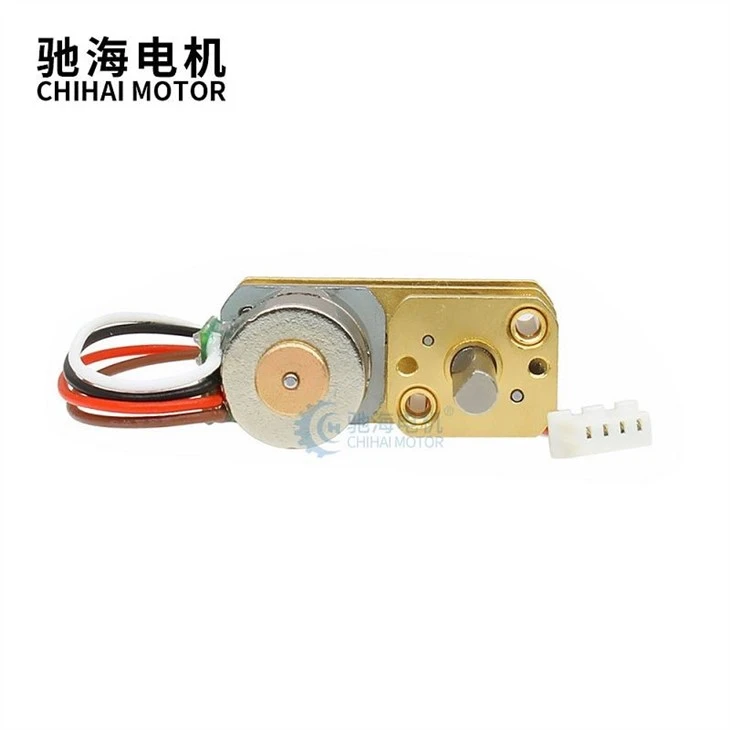

DC 5V Brushless 10BY Schrittmotor
- Kann die Geschwindigkeit einstellen.
- UEW Kupferdraht, 1,25-4pin.
Produktbeschreibung
Produkttyp: | CHS-GM1024-10BY Permanentmagnet 2 Phase 4 Draht Bürstenloser Getriebemotor mit Metallgetriebetritt |
Phase: | 2 |
Schrittwinkel: | 18° |
Impedanz: | 39 Ω/Phase |
Drehmoment: | 3.5 gf.cm |
Funktionen:
- 2-Phasen-4-Drahtmotor mit Metallgetriebe.
- Kann positive und negative Rotation sein.
- Kann die Geschwindigkeit einstellen.
- UEW Kupferdraht, 1,25-4pin.
Leistungsbeschreibung:
- Geben Sie den Schrittwinkel des Schrittmotors ein:18°
- Phasenwiderstand: 39 Ohm
- Spannung: DC5V

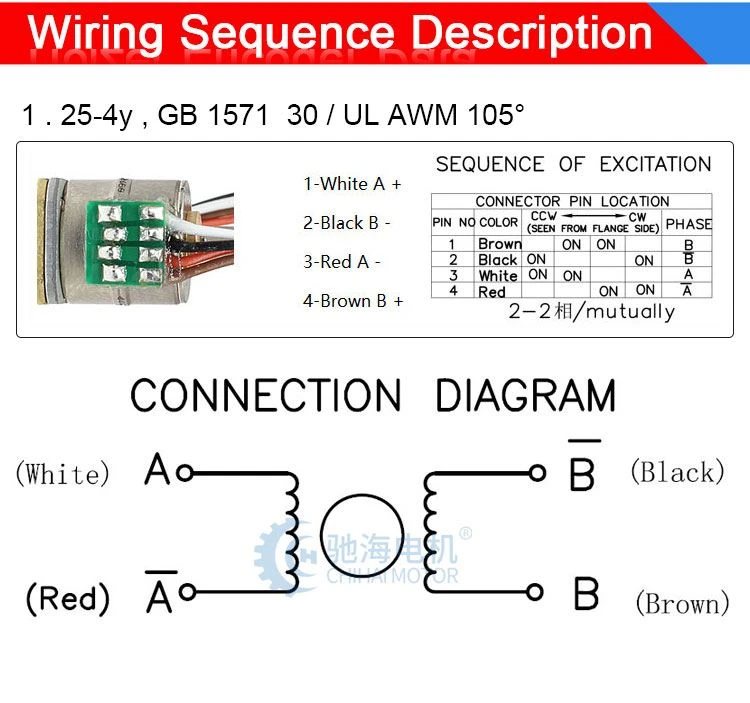

- Verkabelung: Rot A-Weiß A + Schwarz B-Braun B +

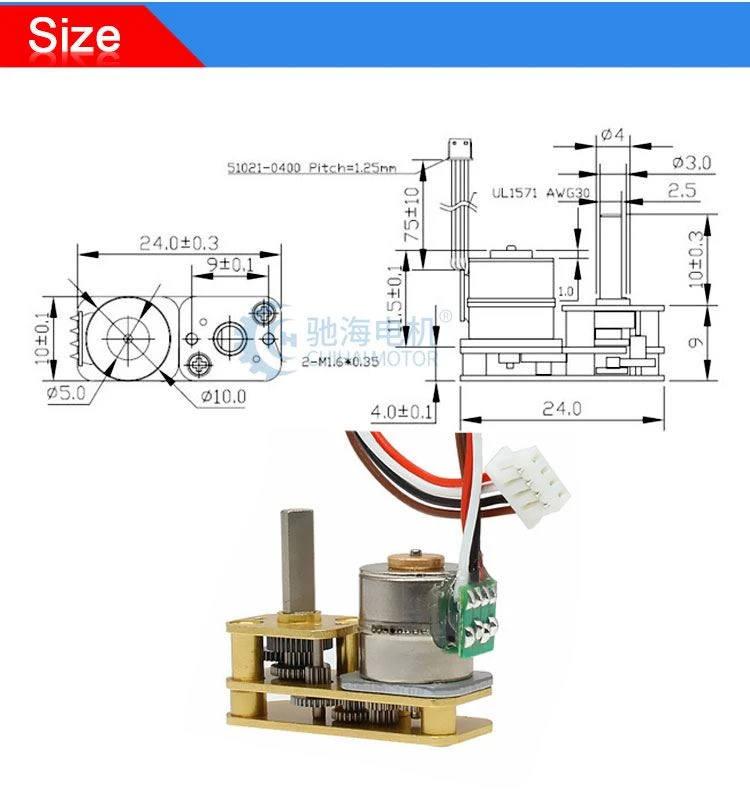

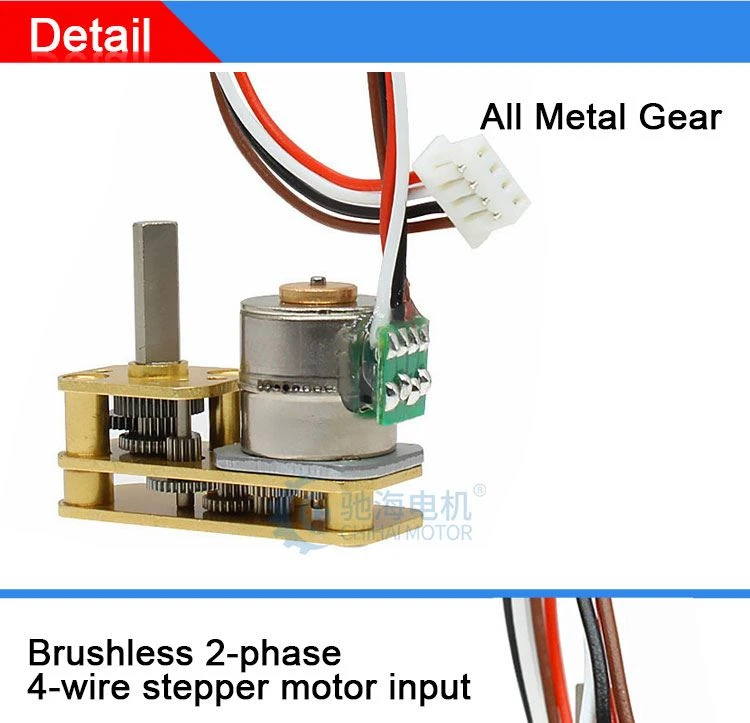

Detaillierte Bilder
MODELL | CHS-10BY-M1055 | ||
NENNSPANNUNG | 5 V DC (DrIVER IC:l6219) | AKTUELLE PE-PHASE | 128mA / PHASE |
SPULENWIDERSTAND | 39±7% Ohm / PHASE | NEIN. DER PHASEN | 2 PHASEN |
SCHRITTWINKEL | 18° / SCHRITT | ANREGUNGSMETHODE | 2 PHASEN ANREGUNG |
FAHRMODUS | BIPOLARER ANTRIEB | ÖLINDUKTIVITÄT | 14,3 mH / PHASE |
AUSZIEHMOMENT | ÜBER | HALTEMOMENT | ÜBER |
3,5 gf-cm AT 500 pps | 13 gf-cm AT 0 pps | ||
MAX. ANSPRECHFREQUENZ | MEHR ALS 1200 pps | MAX. STARTEN | MEHR ALS 900 pps |
ISOLATIONSKLASSE | KLASSE E FÜR COILS | ISOLATIONSFESTIGKEIT | 100 V AC FÜR EINE PERSON |
ISOLATIONSFESTIGKEIT | |||
ISOLATIONSWIDERSTAND | 50MΩ Gleichstrom 500V | BEDIENUNG | -0 ~ +55°C |
Ausgangsparameter des Verzögerungsmotors
Modell: CHS-GM1024-10BY Brushless Stepping Gear Motor | |||||||
Spannung: DC 5.0V (Treiber IC: L6219) | |||||||
Anzahl der Phasen | Bipolare 2-2 Phase | ||||||
Reduktionsverhältnis | 1: 50 | 1: 100 | 1: 150 | 1: 200 | 1: 350 | 1: 380 | 1: 500 |
Schrittwinkel | 0.36° | 0.18° | 0.12° | 0.09° | 0.051° | 0.047° | 0.036° |
Strom pro Phase | 128mA / PHASE | ||||||
Widerstand pro Phase | 39±7% Ohm / PHASE | ||||||
Induktivität pro Phase | 14,3 mH / PHASE | ||||||
Haltemoment( Kgf.cm)) | 0.60 | 1.10 | 1.60 | 2.00 | Darf 3.0kgf.cm nicht überschreiten | ||
Pull Out Drehmoment( Kgf.cm) | 0.18 | 0.30 | 0.45 | 0.60 | 1.00 | 1.10 | 1.50 |
Max. Keine Lastantwort | MEHR ALS 1200 pps | ||||||
Max. Schwenkgeschwindigkeit | MEHR ALS 900 pps | ||||||

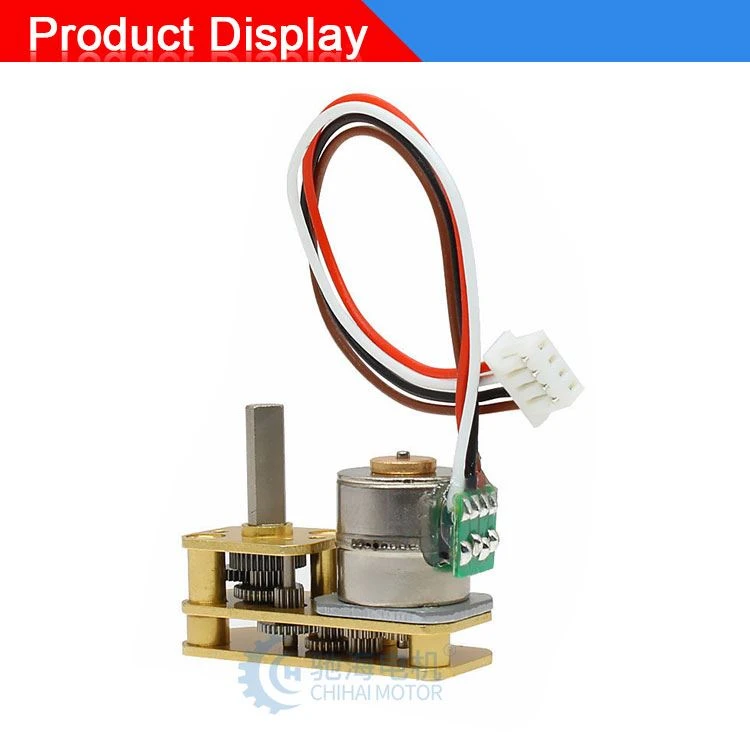

Produkt &display
Verpackung & Lieferung
PAKET:
Standard-Exportkartonverpackung.
LIEFERZEIT:
3-20 Tage nach Bestätigung der Bestellung, detaillierter Liefertermin sollte nach
Produktionssaison und Bestellmenge.
AUFMERKSAMKEIT:
Wenn spezielle Zollabfertigungsdokumente erforderlich sind, kontaktieren Sie uns bitte im Voraus zur Bestätigung.
