M3 20mm Gewindewelle 15BY Schrittmotor
Schrittwinkel: 18 ° / 298 (0,06 °)
Phasenwiderstand: 30 Ω / Phase
Produktbeschreibung
Produkttyp: | DC-Schrittmotor CHS-GM12-15BY |
Schaftlänge: | 20mm (Charge anpassbar) |

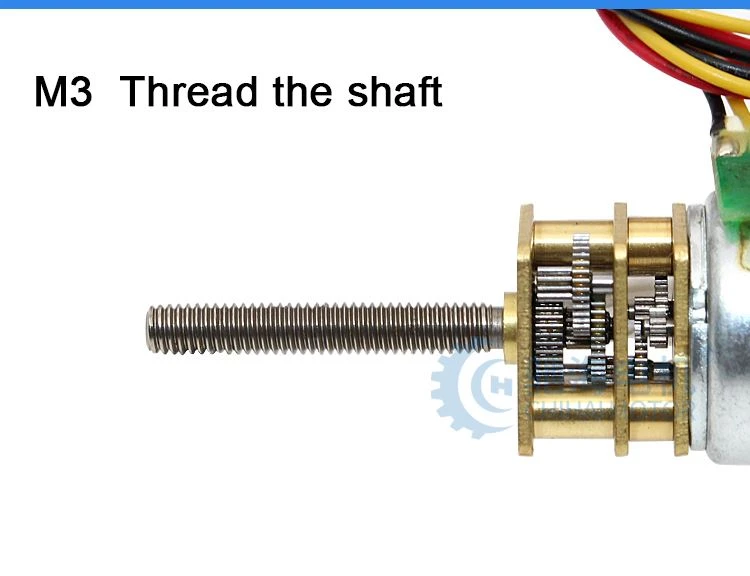

Wellendurchmesser: | M3 Gewinde der Welle (Charge anpassbar) |
Spannung: | Gleichstrom 5-12V |
Gewicht: | Über 14g |
Schrittwinkel: | 18°/298（0.06°） |
Phasenwiderstand: | 30 Ω/Phase |
Anwendung: | Smart Selfie Stick, Smart Kamerahalter, Intelligente Roboterkamera Winkel, intelligenter Mikroroboter usw. |

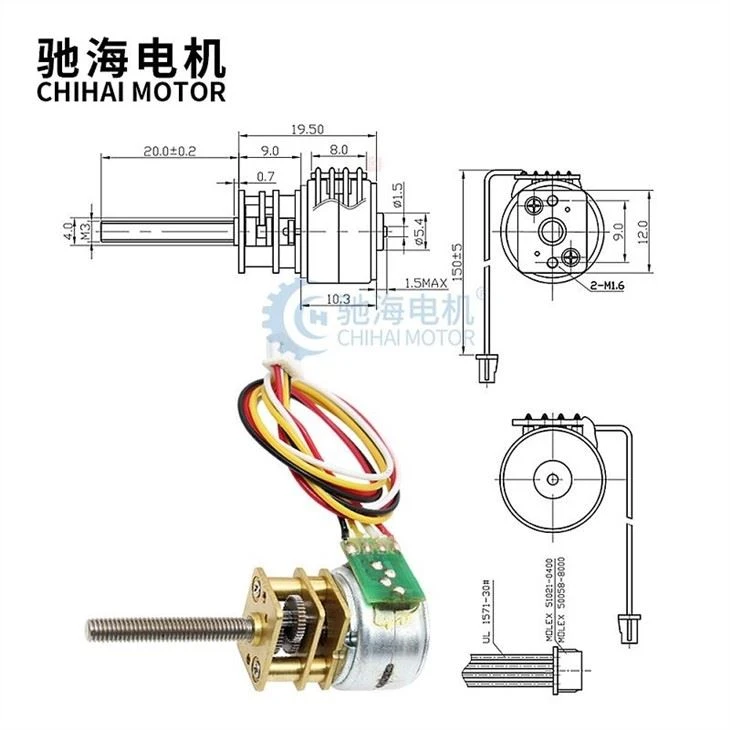

Detaillierte Bilder
Parameter des Eingangsschrittmotors
ModellbezeichnungMODELL：CHS-15BY-M3015 | |||
Nennspannung | 5 V Gleichstrom (DrIVER IC:16219) | STROM PRO PHASE | 160mA / PHASE |
SPULENWIDERSTAND | 30±7% Ohm / PHASE | NEIN. DER PHASEN | 2 PHASEN |
SCHRITTWINKEL | 18° / SCHRITT | ANREGUNGSMETHODE | 2 PHASEN ANREGUNG |
FAHRMODUS | BIPOLARER ANTRIEB | SPULENINDUKTIVITÄT | 9,5 mH / PHASE |
AUSZIEHMOMENT | ÜBER | HALTEMOMENT | ÜBER |
4 gf-cm AT 500 Seiten pro Minute | 16 gf-cm AT 0 pps | ||
MAX. ANSPRECHFREQUENZ | MEHR ALS 1200 pps | MAX. STARTFREQUENZ | MEHR ALS 900 pps |
ISOLATIONSKLASSE | KLASSE E FÜR COILS | ISOLATIONSFESTIGKEIT | 100 V AC FÜR EINE SEKUNDE |
ISOLATIONSWIDERSTAND | 50MΩ Gleichstrom 500V | BETRIEBSTEMPERATUR | -0 ~ +55°C |
Produktparameter
Modell：CHS-GM12-15BY Schrittmotor | |
Spannung: DC 5.0V (Treiber IC: L6219) | |

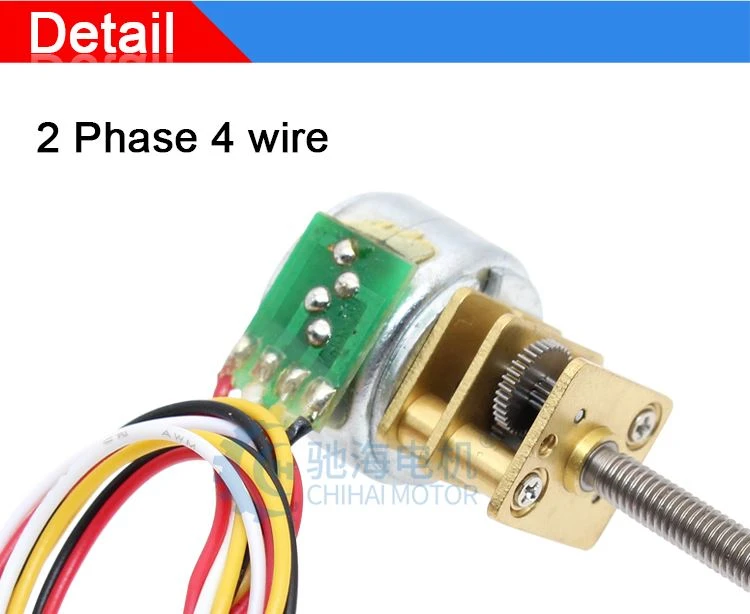

PHASE | 2 Phasen 4wire |
Schrittwinkel | 0,06°± 7% |
Phasenwiderstand | 30 Ω ± 7% |
Phaseninduktivität | 9,5 mH ± 20% |
Selbstausrichtendes Drehmoment | 1300 gf.cm ( REF ) |
Haltemoment | 1300 gf.cm ( Min ) |
Drehmoment herausziehen | 1000 gf.cm ( Min ) |
Maximale Startfrequenz | 1000 Hz Min. |
Max. Schwenkfrequenz | 800 Hz Min. |
Verhältnis | 1 : 298 |
Produkt &display
Verpackung & Lieferung
PAKET:
Standard-Exportkartonverpackung.
LIEFERZEIT:
3-20 Tage nach Bestätigung der Bestellung, detaillierter Liefertermin sollte nach
Produktionssaison und Bestellmenge.
AUFMERKSAMKEIT:
Wenn spezielle Zollabfertigungsdokumente erforderlich sind, kontaktieren Sie uns bitte im Voraus zur Bestätigung.
HÄUFIG GESTELLTE FRAGEN
Q: 1.Welche Art von Motoren können Sie anbieten?
Ein:Im Moment bieten wir hauptsächlich Mikromotor und eine Reihe von DC-Verzögerungsmotoren an, einschließlich Geradezahnverzögerungsmotor, Planetenverzögerungsmotor, Wurmverzögerungsmotor. Derzeit konzentriert sich unser Unternehmen auf die Entwicklung verschiedener Motortypen mit einer Spannung zwischen 1VDC und 30VDC und einem Motordurchmesser zwischen 8 und 51 mm.
F:2. Können Sie mir eine Preisliste zusenden?
Ein:Für alle unsere Motoren werden sie auf der Grundlage unterschiedlicher Anforderungen wie Lebensdauer, Rauschen, Spannung, Welle usw. angepasst. Der Preis variiert auch je nach Jahresmenge. Es ist also wirklich schwierig für uns, eine Preisliste zur Verfügung zu stellen. Wenn Sie Ihre detaillierten Anforderungen und die jährliche Menge teilen können, werden wir sehen, welches Angebot wir anbieten können.
F:3. Was ist die Vorlaufzeit für die reguläre Bestellung?
Ein:Für Bestellungen beträgt die Standardvorlaufzeit 3-25 Tage und diese Zeit kann je nach Modell, Zeitraum und Menge kürzer oder länger sein.
F:4. Ist es Ihnen möglich, neue Motoren zu entwickeln, wenn wir die Werkzeugkosten übernehmen können?
Ein:Ja. Bitte teilen Sie uns die detaillierten Anforderungen wie Leistung, Größe, Jahresmenge, Zielpreis usw. mit. Dann werden wir unsere Bewertung vornehmen, um zu sehen, ob wir arrangieren können oder nicht.
Q: 5.Könnten Sie mir kostenlose Proben schicken?
Ja, wir können auch Ihre Probengebühr zurückerstatten, wenn Sie die Bestellung aufgeben.
